Descrição

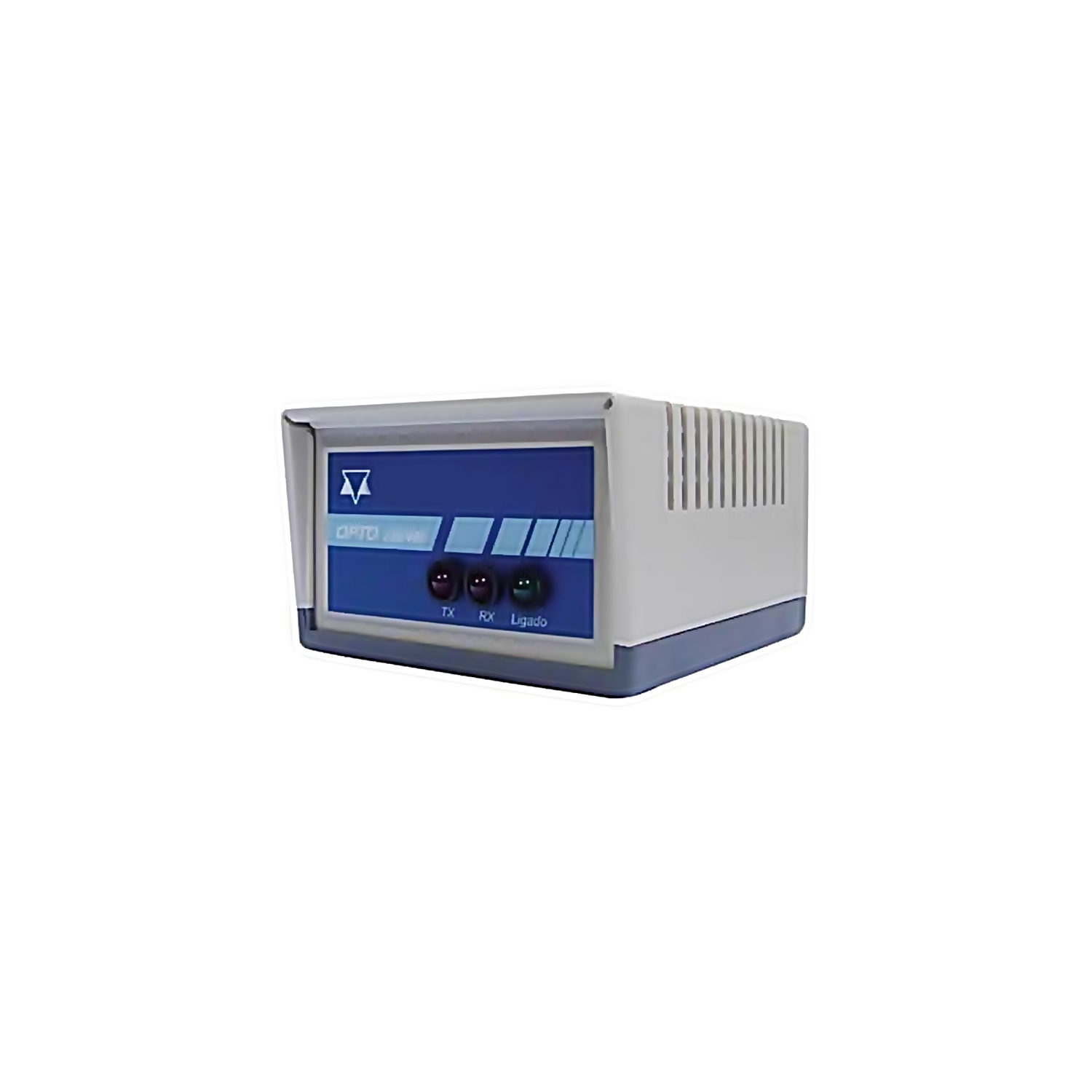

Para comunicação das Balanças Filizola com o SMART para envio de carga para a mesma, o computador obrigatoriamente terá de ser interligado a um conversor RS232/485 chamado (OPTO)

Sua função é converter a saída RS232 do computador para RS485, que é o padrão da rede das balanças Platina.

Na versão Serial Padrão sua parte frontal contém 03 (três) Led’s que informam o status da comunicação e da alimentação:

• Power (Ligado): Indica se opto está ligado ou desligado.
• Tx: Indica a transmissão de dados para a balança.
• Rx: Indica a resposta da comunicação com a balança.

Interligação dos Equipamentos

A interligação do microcomputador que gerenciará o sistema às balanças, deverá ser efetuada através de um cabo blindado de 2 vias + malha.
